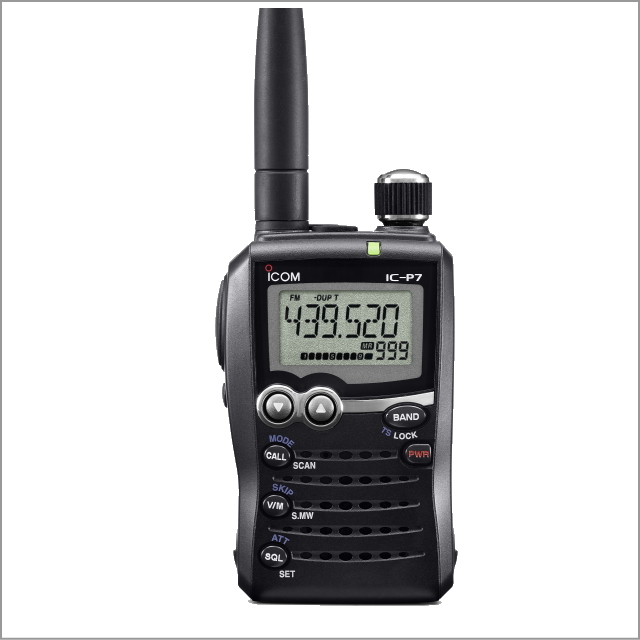

広帯域受信機能を搭載した超コンパクトサイズの144/430MHzデュオ
- 携帯しやすい超コンパクトボディ
- 0.495〜999.990MHz（一部周波数帯を除く）の広帯域受信機能を搭載
- 大容量のLi-ionバッテリーパックと急速充電器を標準付属
- 広帯域受信部には空線キャンセラーを装備
- 最適な設定を自動的に行うオートモード+オートチューニングステップ
おもな特長
■大幅な小型化を実現
卓越した機能性と操作性を達成しながら、携帯性に優れた超コンパクト〈47（W）×81（H）×28（D）〉※1＆軽量〈約160g〉※2ボディを実現しています。
※1 バッテリー装着時、突起物を除く。
※2 BP-243、アンテナを含む。
■広帯域受信機能を搭載
0.495〜999.990MHz※までの周波数帯をAM/FM/WFMでカバー。ラジオ放送、エアバンド、各種ユーティリティ無線まで幅広く受信することができます。
※ 一部周波数帯を除く。
■Li-ion電池と充電器を標準装備
バッテリー運用時間について
| |
BP-243 |
| 電池容量 |
3.7V [1800mAh(min)、1900mAh(typ)] |
| 出力電圧 |
DC3.7V |
| 送信出力 (HIGH) |
約20時間 |
| ラジオ連続受信 |
約15時間 |
※ 送信5:受信5:待ち受け90（パワーセーブはON）の運用状態にて
1800mAh（クラス最高）の大容量Li-ion電池を標準装備。長時間の運用を可能にしています。またスピーディなチャージが可能な急速充電器も付属しています。
■空線キャンセラーを装備
通話が行われていない時に聞こえる空線信号音を排除し、静かな受信を実現する空線キャンセラーを搭載。動作させる
周波数を 300〜3000Hzから自由に設定することができるため、さまざまな空線信号に対応することができます。また、MSKの制御信号にも対応しています。
※ 空線キャンセラー機能/MSK機能はすべての空線信号またはMSK信号を検出するものではありません。
■計1250chの大容量メモリー
1000chのメモリー、25組50chのプログラムスキャンエッジ用メモリー、200chのオートメモリーライトスキャン用メモリーを装備。
EEPROMを採用しているため、バッテリーが切れてもデータが失われることはありません。
■フレキシブルバンクシステムを採用
メモリーバンクは最大18個設定することが可能。各バンクには最大100chまでメモリーすることができます。
メモリーを管理することで、より効率的な運用が可能になります。
■多彩なスキャン機能
バンドスキャン、メモリースキャン、バンクリンクスキャンなど10タイプのスキャン機能を搭載。
目的に応じて使い分けることで、効率的な交信/受信が可能になります。
■オートモード&オートチューニングステップ
受信周波数にセットするだけで、そのバンドに最適なモードとチューニングステップを自動的に設定します。
希望する周波数にあわせるだけで、簡単に受信することができます。
■トーンスケルチ&ポケットビープ® 機能
トーンスケルチ機能をCPUで制御することで、トーンスケルチ及びポケットビープ®機能が標準で使用できます。
■オートスケルチを採用
入力信号の強度に応じてスケルチ設定を自動的に行うオートスケルチ機能を搭載。スケルチレベルは手動9段階とオープン
（常にスケルチを開いた状態）にも設定できます。
■その他の機能
- 強力信号の入力時に威力を発揮するアッテネータ
- 静かな待ち受けを実現するCTCSSとDTCS
- 設定を容易にするSETモード
- 周波数帯に応じたステップを選択することが可能（オートセット設定も可）
- 電池の消耗を抑えるパワーセーブ機能
- タイマー付きのLCDバックライト
■おもな付属品
仕様
一
般
仕
様 |
送信 / 受信周波数範囲 |
144.000〜146.000MHz、430.000〜440.000MHz |
| 受信周波数範囲 |
0.495〜252.895MHz、255.100〜261.895MHz、
266.100〜270.895MHz、275.100〜379.895MHz、
382.100〜411.895MHz、415.100〜809.890MHz、
834.100〜859.890MHz、889.100〜914.890MHz、
960.100〜999.990MHz |
| 電波型式 |
F3E/AM（受信のみ）/ WFM（受信のみ） |
| メモリーチャンネル |
1250ch
（プログラムスキャンエッジ用：25組50ch、オートメモリーライト用：200ch含む） |
| アンテナインピーダンス |
50Ω不平衡 |
| 電源電圧 |
DC 3.7V（BP-243） |
| 使用温度範囲 |
-10℃〜+60℃ |
| 周波数安定度 |
±6ppm（-10℃〜+60℃） |
| 周波数分解能 |
5、6.25、8.33、9、10、12.5、15、20、25、30、50、100、200（kHz） |
| 外形寸法 |
47（W）×81（H）×28（D）mm |
| 重量 |
約160g (BP-243およびアンテナ装着時) |
送
信
部 |
変調方式 |
FM リアクタンス変調 |
| 最大周波数偏移 |
±5.0kHz |
| マイクロホンインピーダンス |
2kΩ |
| スプリアス発射強度 |
Hi : -60dB以下 / Lo : -50dB以下 |
送信出力 / 消費電流
（DC3.7V時） |
Hi : 1.5W / 1.5A Lo : 約0.1W / 約0.4A VHF帯
Hi : 1.0W / 1.5A Lo : 約0.1W / 約0.5A UHF帯 |
受
信
部 |
受信方式 |
ダブルスーパーヘテロダイン |
| 受信感度 |
アマチュアバンド内
FM（12dB SINAD）
-15dBμ以下
広帯域受信部
FM（12dB SINAD）
30.000MHz〜 89.995MHz /-7dBμ以下
90.000MHz〜143.995MHz /-14dBμ以下
144.000MHz〜147.995MHz /-15dBμ以下
148.000MHz〜179.995MHz /-14dBμ以下
350.000MHz〜470.000MHz /-15dBμ typ.
600.000MHz〜939.990MHz / 3dBμ以下
940.000MHz〜999.990MHz / 8dBμ以下
AM（10dB S/N）
0.495MHz〜 4.995MHz /+7dBμ以下
5.000MHz〜293.995MHz /+3dBμ以下
118.000MHz〜136.995MHz /+3dBμ以下
WFM（12dB SINAD）
76.000MHz〜107.995MHz /+5dBμ以下
600.000MHz〜799.990MHz /+8dBμ以下 |
| スケルチ感度 |
-15dBμ以下 |
| 選択度 |
AM/FM : 12kHz以上/6dB、30kHz以下/60dB
WFM : 150kHz以上/10dB、700kHz以下/20dB |
| スプリアス妨害比 |
40dB以上 |
| 消費電流（受信時） |
待ち受け時:約80mA、最大出力時:150mA以下 |
| 低周波出力 |
50mW以上（8Ω 10%歪率時） |
| 低周波負荷インピーダンス |
8Ω |
| 中間周波数 |
AM/FM : （1st）46.35MHz、（2nd）450kHz
WFM : （1st）14.85MHz、（2nd）450kHz |
| ※ |
定格はJAIA（日本アマチュア無線機器工業会）測定法によります。 |
| ※ |
定格・仕様・外観等は改良のため予告なく変更する場合があります。 |
技術基準適合証明(工事設計認証)取得機種
